ヒサオメモ: Pawtrackみたいなもの作るための部品サイズについて

ネコをGPSで追いかけるPawtrack面白そうで作ってみたいけど、実際にコンパクトに収めることできるのか考えてみた。

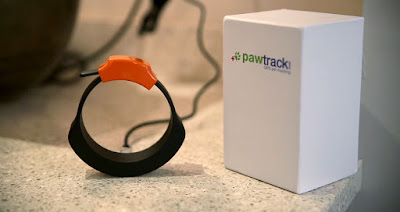

まず、Pawtrackだけど、多分、機械（装置）が入ってる部分が2か所あって、上のオレンジの部分と、下の黒い部分。（オレンジの部分は中身ないかも？）
黒い部分は、1cmくらい厚みありそう？そしたら、結構もの入れれそうだな。

今、自分が作るなら小さくできなそうな部品が３つ。

これらのサイズを調べると次のような感じ。

以前にも使ったことがある3GIMが小さいのでそれを基準に考える。

35mm×25mm×7mm

重さ 7.5g

値段 26,000円

http://tabrain.jp/3GIM_V2.0/Tabrain3GIMV2Press20160210.pdf

https://www.switch-science.com/catalog/2607/

PIC32MXのDIPをイメージすると、

35mm×20mm×5mm (回路付きでザックリ)

重さ 8g (回路付きでザックリ)

リチウムイオンポリマー電池の小さいの選ぶ。

容量:110mAh

サイズ:5.7mm×12mm×28mm

重さ: 2.65g

値段 1,000円

https://www.switch-science.com/catalog/506/

全部の長さ合わせると、 35mm + 35mm + 28mm ≒ 100mm

大体、pawtrackの黒い部分と同じじゃない？多分、これらみたいなものがあの中に入ってる。

あと、重さはpawtrackが50gらしいけど、上記3つを足して20g弱と思うので、重量も特別すごい感じはしない。

時間がたったらもっと性能良くて小さい電子部品になるはずだから、将来はもっといいの作れそう。
